Pomiar metanu za pomocą sensora podczerwonego z Multi Gas Clip IR - DETEKTORY.PL

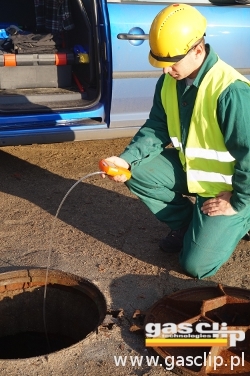

Obiekty technologiczne oczyszczalni ścieków, przepompownie, biogazownie, studzienki kanalizacyjne i telekomunikacyjne są obiektami zagrożonymi obecnością biogazu i konieczny jest pomiar przed wejściem. Najczęściej wykorzystuje się w tym celu mierniki wielogazowe wyposażone w pompkę zasysającą oraz sensory tlenu (O2), siarkowodoru (H2S) i metanu (CH4).

Sensor tlenu (O2) umożliwia nam określenie czy tlen nie został wyparty przez pozostałe składniki biogazu, głównie ditlenek węgla (CO2).

Sensor siarkowodoru (H2S) umożliwia określenie czy ilość tego gazu nie osiągnęła niebezpiecznego poziomu przy którym zagrażałaby zdrowiu.

Jednym z groźniejszych, i trudniejszych w prawidłowych pomiarach, składników biogazu jest metan (CH4). Jego ilość w biogazie może osiągać kilkadziesiąt procent. Metan jest gazem bezzapachowym i wybuchowym. Jego granice wybuchowości zawierają się w przedziale 4,4% – 15%. 4,4% to tzw. Dolna Granica Wybuchowości czyli DGW (ang. Lower Explosive Limit – LEL). Dla osoby wykonującej pomiary przed wejściem do strefy zagrożonej istotne jest aby wartość tego gazu nie przekraczała wartości bezpiecznych czyli zakres używanego miernika będzie najczęściej wynosił 0-4,4% czyli 0-100% DGW (Dolnej Granicy Wybuchowości).
Problem z pomiarem metanu polega na tym, że dostępne powszechnie mierniki wielogazowe używają do jego pomiaru sensora katalitycznego. Sensor tego typu jest tani, ale liczne ograniczenia powodujące, że w praktyce jego używanie jest kłopotliwe.

Najważniejsze problemy sensora katalitycznego:
- WYMAGA TLENU DO POMIARU. Sensor katalityczny wykorzystuje do pomiaru zjawisko spalania katalitycznego, które powoduje wzrost temperatury i zmianę przewodności co miernik “widzi” jako obecność gazu. Aby jednak spalanie zaszło konieczny jest tlen. Tymczasem w pomieszczeniu, w którym jest biogaz tlen może zostać wyparty i tym samym pomiar metanu będzie zaburzony lub nawet niemożliwy.
- JEST WRAŻLIWY NA PRZEKROCZENIA ZAKRESU. Zakres mierników potrzebny do pomiaru to 0-100%DGW (czyli 0-4,4%) metanu. Tymczasem w biogazie może być nawet kilkadziesiąt procent metanu czyli ilość wielokrotnie przekraczająca zakres miernika. Ponieważ sensor katalityczny działa na zasadzie spalania to im większa ilość gazu tym większe spalanie. Niestety powyżej zakresu prowadzi to do rozkalibrowania, a nawet szybkiego zużycia sensora (w skrajnych przypadkach nawet w kilka minut). Tym samym pomiar metanu w miejscu gdzie spodziewamy się jego dużej ilości (np. studzienki kanalizacyjne) jest ryzykowny.
- DUŻE ZUŻYCIE PRĄDU. Sensor katalityczny jest bardzo prądożerny przez co mierniki w niego wyposażone działają najwyżej kilka godzin.

DETEKTORY.PL oferuje rozwiązanie.

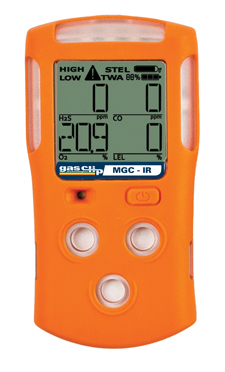

Najnowszy miernik Multi Gas Clip IR marki Gas Clip Technologies jest wyposażony w podczerwony (Infra-Red – IR) sensor gazów wybuchowych.
Zalety sensora IR:
- NIE POTRZEBUJE TLENU DO POMIARU. Sensor IR pracuje na zasadzie wysyłania i odbierania światła podczerwonego. Metan wlatując do komory pomiarowej zabiera część widma i w ten sposób detektor “widzi” gaz. Tym samym tlen nie jest konieczny do pomiaru i nawet bez niego pomiar będzie zawsze prawidłowy.
- NIE JEST WRAŻLIWY NA ZATRUCIA I PRZEKROCZENIA ZAKRESU. Sensora IR nie można zatruć innym gazem, a przekroczenie zakresu w żaden sposób nie rozkalibruje, ani nie zużyje sensora.
- ZUŻYWA MINIMALNE ILOŚCI PRĄDU. Dzięki temu miernik może pracować nawet 60 dni (1440 godzin) bez ładowania.

Dodatkowo Multi Gas Clip IR oferuje unikatowe rozwiązania ułatwiające codzienne użytkowanie i zwiększające bezpieczeństwo:

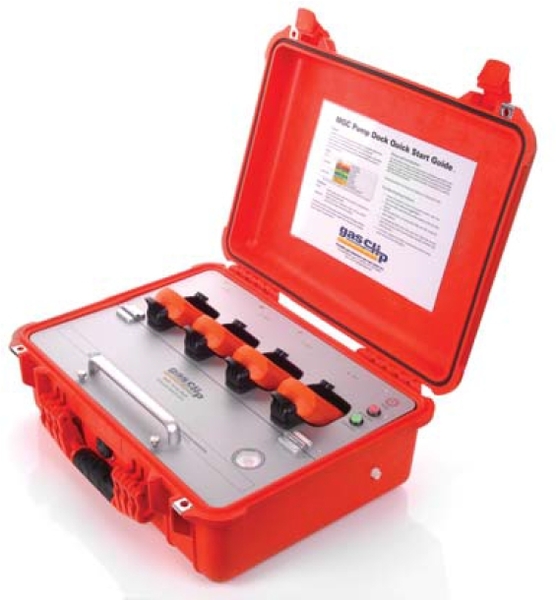

- walizkowa mobilna stacja kalibracyjna dzięki, której możesz skalibrować miernik gdziekolwiek chcesz tuż przed wejściem do strefy.
- ładowarka samochodowa dzięki, której naładujesz miernik nawet w trakcie dojazdu do miejsca pracy
- najdłuższa dostępna sonda teleskopowa (180cm)

Strona produktu: WWW.GASCLIP.PL

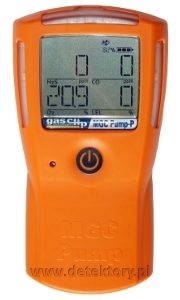

Nie stosuj przestarzałych i zawodnych rozwiązań. Zapewnij swoim pracownikom bezpieczeństwo z nowym Multi Gas Clip IR lub Multi Gas Clip IR PUMP.
