PT-41P - szafa dla 2 pompowej przepompowni - na 4 pływaki - ELEKTRON

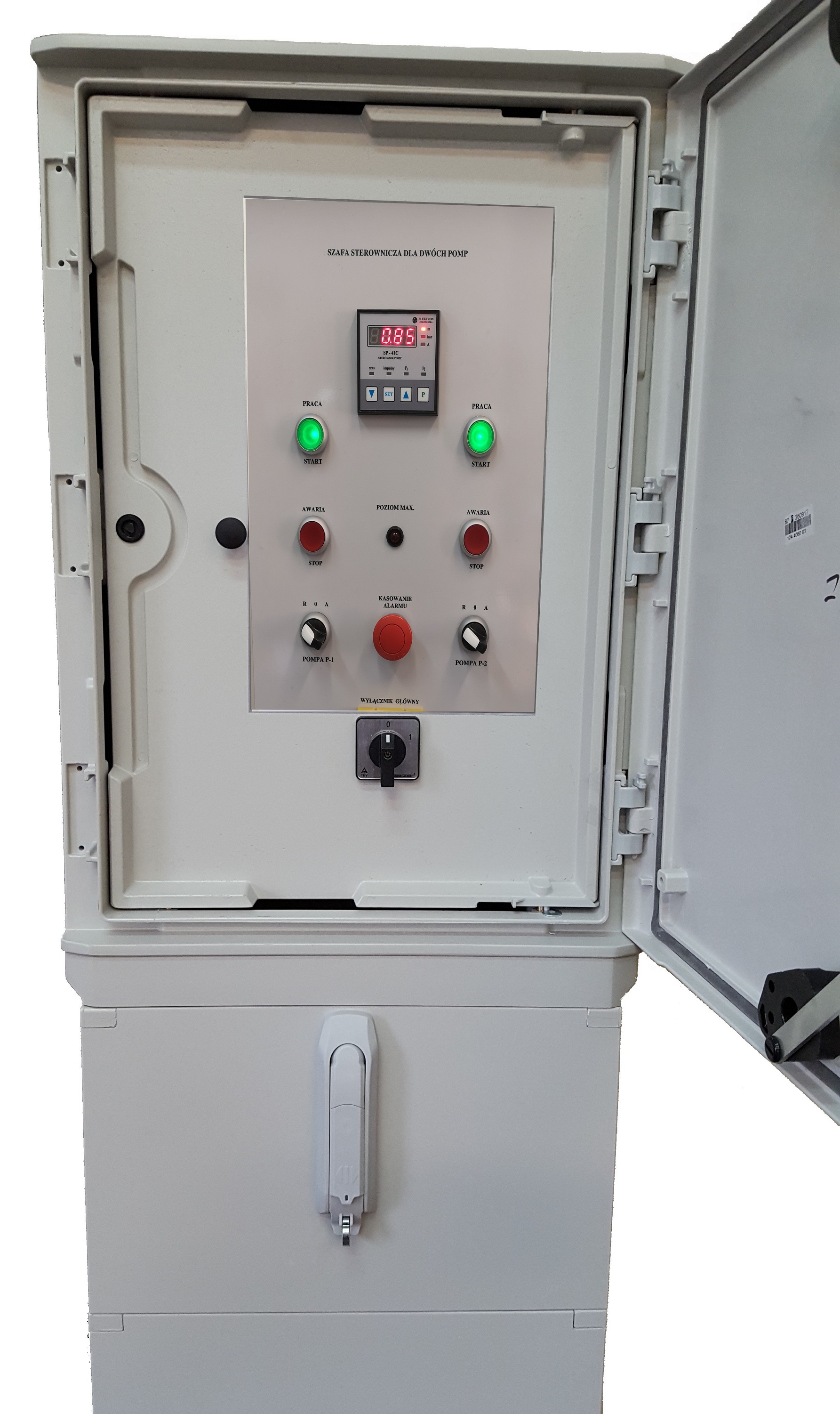

Szafki sterownicze przeznaczone są do zasilania i sterowania dwóch pomp zainstalowanych na przepompowni ścieków ( lub pompowni wody – napełnianie zbiornika ) – praca pomp sekwencyjna z przemienną, rozruch bezpośredni. Szafki wykonane z tworzywa ( obudowy typu HYDRA FH46 lub większe o szczelności IP-66) , przeznaczone do zabudowy zewnętrznej z fundamentem do wkopania w ziemię lub postumentem do posadowienia na płycie betonowej. Układ sterowania pomp jest realizowany poprzez mikroprocesorowy sterownik SP-41P –zainstalowany na drzwiach szafy.

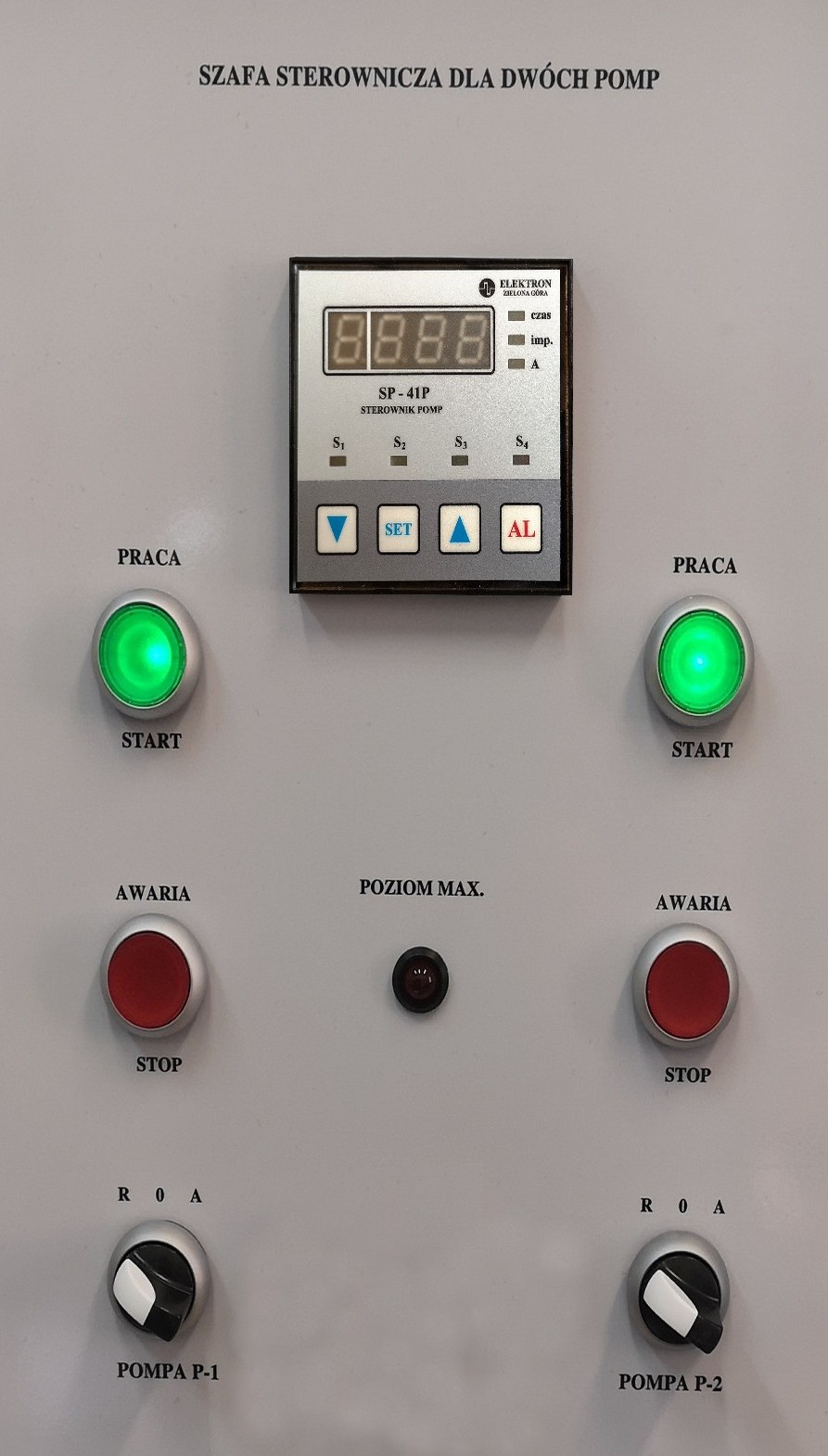

Układ sterowania i wizualizacji stanu pracy przepompowni zainstalowany jest na drzwiach wewnętrznych. Przyciski sterowania ręcznego są podświetlane, sygnalizując jednocześnie stan pracy pomp :start/praca ; stop/awaria.

W czasie pracy wyświetlany jest na sterowniku aktualny poziom ścieków (wody) – lampki S1…S4 a także stan pracy pomp P1; P2 ( wyświetlacz – 4 cyfry ).

Szafki w tej obudowie przeznaczone dla dwóch pomp o rozruchu bezpośrednim o mocy maksymalnej 2 × 7,5 KW. Możliwe wykonania na większe moce, także z rozruchem gwiazda/trójkąt lub poprzez softstarty.

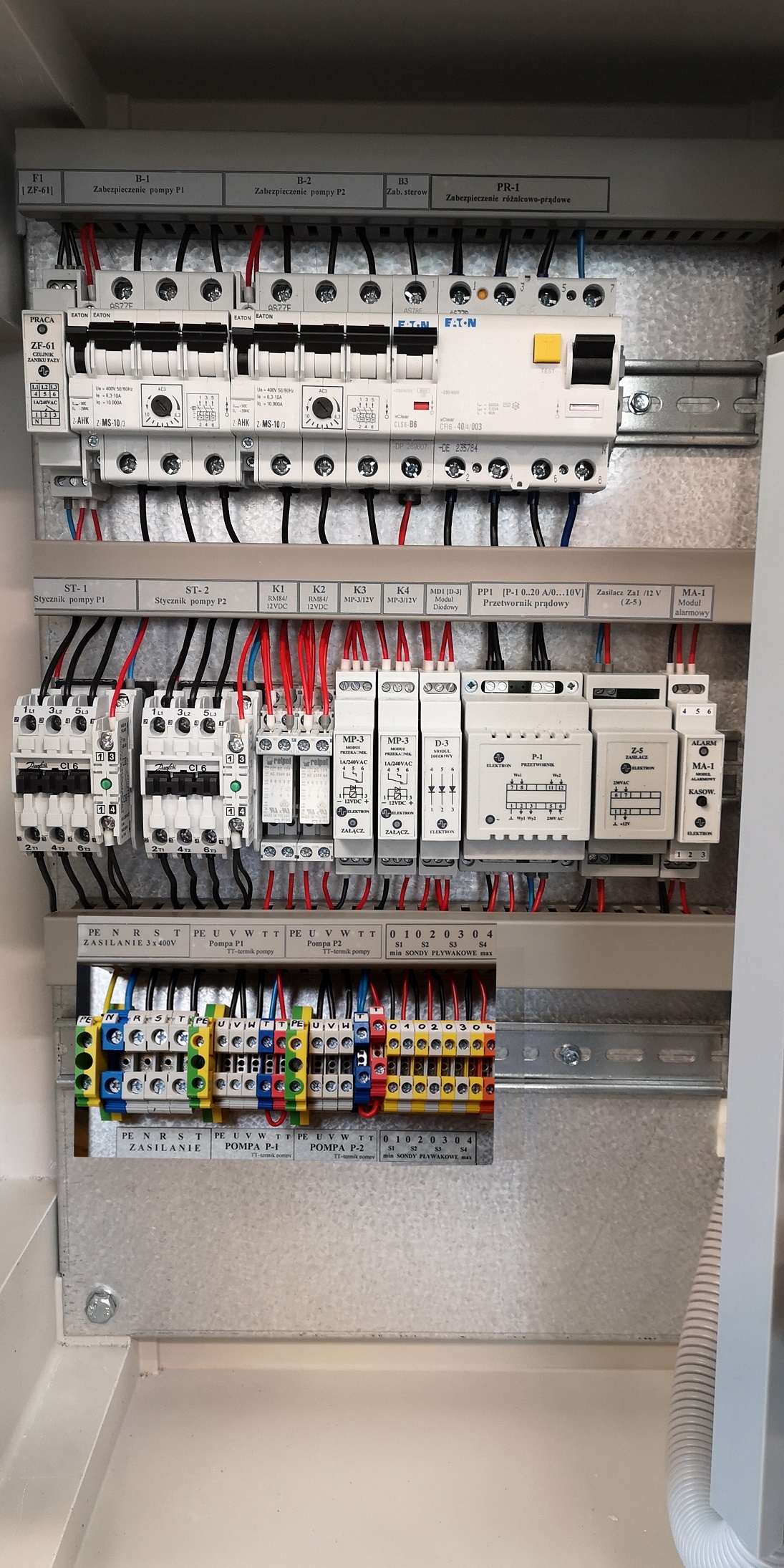

Wyposażenie i funkcje sterownicze

- zasilanie energetyczne – kabel (przewód) 5-cio żyłowy,
- wyłącznik główny,
- zabezpieczenie różnicowo-prądowe,
- zabezpieczenie przed zanikiem faz zasilających ( ZF-61)
- zabezpieczenie przeciążeniowe każdej pompy ( Z-MS)
- sterowanie pomp w oparciu o cztery sondy pływakowe,
- realizacja pracy przemiennej pomp,
- zabezpieczenie przed równoczesnym rozruchem pomp w przypadku zaniku i powrotu napięcia (włączenie drugiej pompy po czasie 10 s od włączenia pierwszej),
- automatyczne uruchomienie drugiej pompy w przypadku awarii pierwszej,
- przełączenie zbyt długo pracującej pompy na drugą pompę (ustawiany czas w sterowniku 1….90 minut lub wyłączenie tej funkcji),
- możliwość wyboru trybu pracy napełnianie lub opróżnianie ( w sterowniku),
- możliwość odstawienia pompy (np. w czasie serwisowania), za pomocą zewnętrznego sygnału np. przełącznika A/0/R,
- praca w układzie automatycznym lub ręcznym z pominięciem sterownika,
- sygnalizacja awarii pompy (w sterowniku i na pulpicie),
- sygnalizacja poziomu maksymalnego z czwartej sondy pływakowej (w sterowniku i na pulpicie),
- sygnalizacja s sterowniku błędnie zawieszonych sond pływakowych (prawidłowa kolejność licząc od zawieszonej najniżej:S1,S2, S3, S4),
- wyjście alarmowe (tranzystorowe NPN 100 mA/30V) z możliwością kasowania dla stanu awarii dowolnej pompy, poziomu maksymalnego, błędnie zawieszonych sond pływakowych,
- liczenie czasu pracy pomp – w sterowniku (do 99,9 godziny, następnie wyzerowanie),
- liczenie liczby załączeń pomp w sterowniku(do 999, następnie wyzerowanie),
- możliwość odczytania w sterowniku wartości sygnałów analogowych (0-10V),
- wizualizacja optyczna na płycie czołowej sterownika :

- stanu pomp (praca, gotowość do pracy, awaria, odstawienie),

- stanu sond pływakowych,

- czasu pracy pomp,

- liczby załączeń pomp,

- prądów pomp ( opcja),

Wyposażenie dodatkowe instalowane opcjonalnie :

- gniazdo serwisowe zasilania sieciowego 230 V,
- zabezpieczenie przepięciowe,
- wyjścia stanu pracy przepompowni do monitoringu,
- wyłączniki pływakowe – 4szt. ( np. MAC-3 z przewodem PVC lub neoprenowym )
- przełącznik sieć/agregat,
- zainstalowanie modułu GSM z zasilaczem buforowym i akumulatorem,,
- przetwornik prądowy P1 0..20A/0…10V – do pomiaru prądów pomp – odczyt w sterowniku.

Więcej informacji + instrukcje do pobrania na naszej stronie ; www.elektron.zgora.com.pl

Cena netto od 7 950zł
